Sujungtas pluoštas



Skaidulinis lazerinis diodas yra technologija, sujungianti lazerinius diodus su optinėmis skaidulomis ir naudojama lazerio energijai iš lazerinių diodų sujungti su optinėmis skaidulomis, kad būtų galima perduoti. Ši technologija sujungia lazerinių diodų miniatiūrizavimą ir didelį efektyvumą su optinių skaidulų lankstumu ir tolimojo{1}}atstumo perdavimo galimybėmis, taip pažeidžiant apribojimą, kad tradiciniai lazeriai turi būti ten, kur jie naudojami. Lazerinio diodo sujungimo su optiniu pluoštu procesas yra naudoti daugybę optinių elementų (lęšių), kad būtų galima tiksliai suderinti ir išlyginti optinio pluošto šerdies skersmenį, kad lazerio diodo skleidžiamas lazeris būtų sujungtas su optinio pluošto linija, kad būtų galima perduoti. Kadangi lazerio diodo skleidžiamas lazeris yra skirtingas, nulinio-atstumo taškas taip pat yra daug didesnis nei optinio pluošto šerdies skersmuo, todėl norint sumažinti nuostolius, reikia objektyvo. Skaidulinis lazerinis diodas plačiai naudojamas įvairiuose scenarijuose, kuriems reikalingi lazeriniai šviesos šaltiniai, pvz., įprasti pluoštinių lazerių ar kietojo kūno lazerių siurblių šaltiniai, delninė lazerinė grožio įranga ir kt. Naudojant optinio pluošto perdavimą, galima išspręsti lazerio krypties keitimo problemą dėl stipraus kolimacijos ir sumažinti delninio įrenginio svorį.

2 kaiščiai

14 smeigtukų drugelis

Keli kaiščiai

Brandnew tiekia šviesolaidinius lazerinius diodus, kuriuose naudojama profesionali sujungimo technologija, kurie turi daug privalumų, pvz., kompaktiška konstrukcija, stabili išėjimo galia, didelė galia, didelis efektyvumas ir patogi pakuotė. Tikslus apdirbimas ir kruopštus visų optinių elementų išlygiavimas modulyje leidžia spindulį sujungti į optinį pluoštą. Galimas platus bangų ilgių diapazonas (375 nm–1940 m), išėjimo galia nuo milivatų iki kilovatų, kai pluošto skersmuo yra nuo 50 µm ir daugiau. Daugybė funkcijų, įskaitant linijos susiaurėjimą ir bangos ilgio stabilizavimo konfigūracijas bei stebėjimo parinktis.

Šviesa, išeinanti iš pluošto, turi apskritą ir vienodo intensyvumo profilį.

Tai leidžia lazerinius diodus ir aušintuvą išdėstyti nuotoliniu būdu nuo to, kur naudojama lazerio šviesa.

Sugedusius pluošto-diodinius lazerius galima lengvai pakeisti nekeičiant įrenginio, kuriame naudojama šviesa, padėties.

Skaidulo{0}}sujungtus įrenginius galima lengvai derinti su kitais šviesolaidiniais{1}}komponentais.

Daugiamodis skaidulinis lazerinis diodas

Stabilizuoto bangos ilgio pluoštu sujungtas lazerinis diodas

Vienmodžio pluošto lazerinis diodas

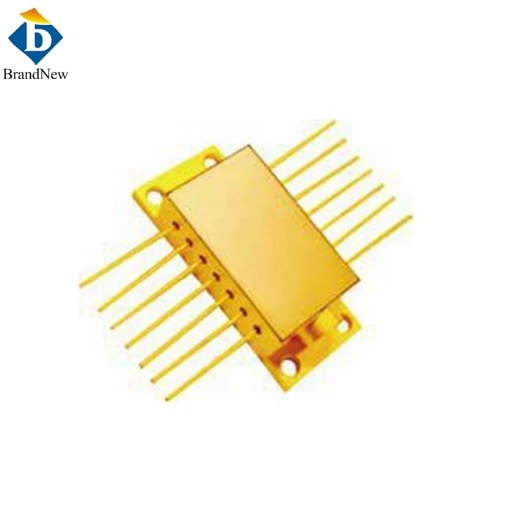

Skaidulinis lazerinis diodas yra techninis produktas, sujungiantis lazerinį diodą su optiniu pluoštu. Jis naudojamas lazerio energijai iš lazerio diodo sujungti su optiniu pluoštu, kad būtų galima perduoti. Ši technologija sujungia lazerinio diodo miniatiūrizavimą ir didelį efektyvumą su optinių skaidulų lankstumu ir tolimojo{2}}atstumo perdavimo galimybėmis, pažeidžiant tradicinio lazerio naudojimo apribojimus.

Skaidulinio lazerinio diodo veikimo principas daugiausia apima lazerio generavimą, skaidulų perdavimą, sujungimo mechanizmą ir pluošto kokybės kontrolę. Lazerinis diodas yra puslaidininkinės medžiagos struktūros įrenginys, kuriuo pasiekiama šviesos stiprinimas esant tinkamoms išorinėms sąlygoms (pvz., įpurškiant srovę) ir galiausiai išleidžiama didelio-ryškumo, didelės-koherencijos lazerio šviesa. Kaip lazerinio perdavimo terpė, optinis pluoštas turi didelių pranašumų, tokių kaip maži nuostoliai, didelis pralaidumas ir atsparumas elektromagnetiniams trukdžiams. Objektyvas gali tiksliai sufokusuoti lazerinio diodo spindulį į optinio pluošto šerdį ir taip pasiekti efektyvų optinių signalų perdavimą.

Skaidulinis lazerinis diodas yra plačiai naudojamas pjovimo, siurbimo, grožio, mokslinių tyrimų, LDI poveikio ir kitose srityse. Jis gali perduoti lazerį į tolimą naudojimo vietą, todėl šviesos šaltinio galas tampa lengvesnis ir labiau tinkamas naudoti rankoje. Be to, pluoštu sujungtas lazerinis diodas arba moduliai gali efektyviai sužadinti darbo medžiagas ir pagerinti darbo efektyvumą neužimant per daug vidinės erdvės.

Priežastis, dėl kurios lazerinis diodas turi būti kolimuotas prieš sujungiant pluoštą, yra sujungimo efektyvumas ir pluošto kokybė. Kolimacija reiškia lazerinio diodo skleidžiamo pluošto reguliavimą iki mažesnio nuokrypio kampo, naudojant skaidulų kolimatorių, kad būtų geriau sujungta su pluoštu. Kolimacija gali žymiai pagerinti sujungimo efektyvumą, sumažinti šviesos energijos nuostolius ir pagerinti spindulio kokybę.

Lazerinio diodo kolimavimo priežastys daugiausia apima šiuos aspektus:

Pagerinkite sujungimo efektyvumą: kolimacija gali užtikrinti, kad lazerinio diodo skleidžiamas spindulys būtų geriau suderintas su priimančiuoju pluošto galiniu paviršiumi, taip pagerinant sujungimo efektyvumą. Sujungimo efektyvumo pagerėjimas reiškia, kad į optinį skaidulą efektyviai perduodama daugiau šviesos energijos, todėl sumažėja energijos nuostoliai.

Pagerinkite spindulio kokybę: kolimuotas spindulys turi mažesnį nukrypimo kampą, o tai reiškia, kad perdavimo metu spindulys gali išlaikyti geresnį kryptingumą ir fokusavimą, taip pagerindamas pluošto kokybę. Tai svarbu programoms, kurioms reikia didelio-tikslumo spindulių.

Sumažinkite perdavimo nuostolius: kolimuotas spindulys gali efektyviau išnaudoti optinio pluošto perdavimo pajėgumus, sumažindamas perdavimo nuostolius, atsirandančius dėl pluošto skirtumo. Tai ypač svarbu perduodant toli{1}}, kad būtų užtikrintas signalo stabilumas ir patikimumas.

Konkrečiai kalbant, kolimacijos procesas paprastai atliekamas naudojant skaidulų kolimatorių – techniką, kuri sulygiuoja optinio pluošto galinį paviršių su kolimatoriumi. Kolimatoriaus funkcija yra sureguliuoti optinio pluošto spinduliavimo galinį paviršių, kad jis atitiktų lazerio diodo pluošto kryptį, užtikrinant, kad spindulys galėtų patekti į optinį skaidulą su mažiausiu nuokrypio kampu. Šiam procesui reikia tiksliai sureguliuoti pluošto kolimatoriaus padėtį ir kampą, kad būtų užtikrintas optimalus pluošto išlygiavimas ir sujungimo efektyvumas.



Laisvos erdvės lazerinio diodo išvestis yra technologija, kuri naudoja šviesos bangas skleisti laisvoje erdvėje (pavyzdžiui, atmosferoje ir vakuume), perduodant informaciją. Jis perduoda moduliuotus šviesos signalus per siųstuvą, sklinda per laisvą erdvę ir yra priimamas bei demoduliuojamas imtuvo, kad būtų pasiektas informacijos perdavimas. Erdvinio optinio ryšio perdavimo terpė yra laisva erdvė, įskaitant atmosferą ir vakuumą. Šis perdavimo būdas nereikalauja fizinės terpės, tačiau jį labai veikia aplinka, pavyzdžiui, atmosferos trikdžiai ir oro sąlygos. Kalbant apie perdavimo atstumą ir atsparumą trukdžiams, laisvos erdvės lazerinio diodo išvesties perdavimo atstumas paprastai yra trumpas, jį riboja atmosferos sąlygos ir imtuvo jautrumas, tačiau teoriškai juo galima pasiekti labai didelį dažnių juostos plotį. Kalbant apie taikymo scenarijus, laisvos erdvės lazerinio diodo išvestis daugiausia naudojama specialiose aplinkose, tokiose kaip palydovinis ryšys, giluminio kosmoso tyrinėjimas ir dronų ryšys.

Prašykite kainos pasiūlymo dabar







Skaidulinio ryšio lazerinio diodo išvestis yra technologija, kuri naudoja šviesos bangas, kurios sklinda optiniuose skaidulose, kad perduotų informaciją. Optinės skaidulos dažniausiai gaminamos iš kvarcinio stiklo arba plastiko. Taikant visiško vidinio atspindžio optinėse skaidulose principą, optiniai signalai daug kartų atsispindi optinių skaidulų viduje ir taip pasiekiamas perdavimas dideliu atstumu. Pluošto kolimatorius yra optinis elementas, naudojamas įvestims ir išvestims. Jis paverčia iš optinio pluošto sklindančią divergentinę šviesą į lygiagrečią šviesą (Gauso spindulį) per priekinį -išgaubtą lęšį, kad šviesa būtų maksimaliai efektyviai sujungta su reikiamu įrenginiu arba maksimaliai efektyviai priimtų optinį signalą. Skaidulinio ryšio lazerinio diodo išvesties perdavimo atstumas gali siekti šimtus kilometrų ar net toliau, priklausomai nuo optinio pluošto kokybės ir signalo stiprinimo technologijos. Be to, optinio pluošto ryšys pasižymi dideliu atsparumu-trukdymui ir stabiliu perdavimu. Skaidulinių lazerinių diodų išvestis plačiai naudojama fiksuotojo arba mobiliojo ryšio tinkluose, tokiuose kaip telekomunikacijų tinklai, internetas ir kabelinė televizija.

Prašykite kainos pasiūlymo dabar





Kalbant apie perdavimo atstumą ir atsparumą{0}}trukdymui, laisvos erdvės lazerinio diodo išvesties perdavimo atstumas paprastai yra trumpas, jį riboja atmosferos sąlygos ir imtuvo jautrumas, tačiau teoriškai juo galima pasiekti labai didelį dažnių juostos plotį. Skaidulinio ryšio lazerinio diodo išvesties perdavimo atstumas gali siekti šimtus kilometrų ar net toliau, priklausomai nuo optinio pluošto kokybės ir signalo stiprinimo technologijos. Be to, optinio pluošto ryšys pasižymi stipriu atsparumu-trukdymui ir stabiliu perdavimu.

Kalbant apie taikymo scenarijus, laisvos erdvės lazerinio diodo išvestis daugiausia naudojama specialiose aplinkose, tokiose kaip palydovinis ryšys, giluminio kosmoso tyrinėjimas ir dronų ryšys. Skaidulinių lazerinių diodų išvestis plačiai naudojama fiksuotojo arba mobiliojo ryšio tinkluose, tokiuose kaip telekomunikacijų tinklai, internetas ir kabelinė televizija.

Norint pailginti pluošto{0}}sujungto lazerinio diodo tarnavimo laiką, svarbiausia yra tinkamas naudojimas ir priežiūra. Skaiduliniai-sujungti lazeriniai diodai yra techninis produktas, sujungiantis lazerio energiją iš lazerio diodo į optinį pluoštą. Jų tarnavimo laiką įtakoja daug veiksnių, įskaitant darbo aplinką, temperatūros kontrolę ir apsaugos priemones naudojimo metu.

Visų pirma, tinkamos darbo aplinkos palaikymas yra svarbus veiksnys prailginant pluoštinio lazerinio diodo tarnavimo laiką. Lazerinis diodas yra labai jautrus temperatūrai, o per aukšta temperatūra pagreitins įrenginio senėjimą, todėl temperatūrai valdyti reikalingas aušintuvas. Įjungę aušintuvą įsitikinkite, kad vandens srautas yra sklandus ir be burbuliukų, kad išvengtumėte lazerio vamzdžio sugadinimo dėl burbuliukų.

Antra, reguliari įrangos apžiūra ir priežiūra taip pat yra būtinos priemonės. Įskaitant patikrinimą, ar tinkamai veikia vandens srautas ir apsauga nuo vandens, ar aplink aukštos įtampos jungtį ar per arti metalo nėra šiukšlių, taip pat išvengiant aušinimo vandens užšalimo žemoje{2}}temperatūroje, šios priemonės gali veiksmingai prailginti lazerio vamzdžio tarnavimo laiką.

Be to, racionalus naudojimas ir per didelio streso išvengimas taip pat yra raktas į skaidulinio ryšio lazerinio diodo tarnavimo laiką. Naudodami reikia neviršyti didžiausios įrangos nurodytos galios ir srovės, kad išvengtumėte priešlaikinio prietaiso senėjimo dėl pernelyg didelio įtempimo.

Galiausiai, teisingų įrengimo ir eksploatavimo procedūrų laikymasis taip pat yra pagrindas užtikrinti ilgalaikį stabilų skaidulinio ryšio lazerinio diodo veikimą. Teisingai sumontavus galima sumažinti žalą, kurią sukelia netinkamas veikimas, o laikantis naudojimo procedūrų galima išvengti įrangos gedimų dėl netinkamo veikimo.

Šviesolaidžio išvesties pluošto forma paprastai priklauso nuo pluošto tipo ir konkrečios paskirties. ‌ Optinio pluošto išėjimo pluošto forma gali būti kelių{1}}modžių arba vieno{2}}modžių. Konkrečios formos yra apskritos, elipsės ir kt., priklausomai nuo optinio pluošto konstrukcijos ir naudojimo sąlygų.

Pluošto tipas turi didelę įtaką sijos formai. Daugiamodio pluošto pluošto forma paprastai skiriasi, nes šviesa keliauja skirtingais keliais daugiamodėje skaiduloje, sukurdama kelis režimus. Dėl šių režimų spindulys plinta greičiau, o pluošto forma bus sudėtingesnė. Priešingai, vieno -modo optinis pluoštas leidžia sklisti tik vienu režimu, todėl pluošto forma yra labiau koncentruota, o sklidimo atstumas yra ilgesnis, todėl jis tinkamas programoms, kurioms reikalingas didelis{4}}perdavimas.

Šviesolaidžio išvesties pluošto formą taip pat veikia pluošto konstrukcija ir naudojimo sąlygos. Pavyzdžiui, pluošto sujungimo technologija gali suformuoti iš pluošto išeinantį šviesos spindulį į apskritimą ar kitą specifinę formą, kad atitiktų skirtingus taikymo reikalavimus. Reguliuojant pluošto skaitmeninę diafragmą ir perdavimo bangos ilgį, galima optimizuoti pluošto židinį ir formą. Be to, optinio pluošto lūžio rodiklio pasiskirstymas taip pat turės įtakos šviesos pluošto sklidimo režimui ir formai. Laipsniško lūžio rodiklio pluošto ir rūšiuoto lūžio rodiklio pluošto pluoštas skiriasi.

Pagrindinis skirtumas tarp vienmodio pluošto lazerinio diodo ir daugiamodio pluošto prijungto lazerinio diodo yra skirtingi optinių skaidulų tipai, kuriuos jie palaiko. Vienmodžio pluošto lazerinis diodas yra tinkamas vienmodėms optinėms skaiduloms, o daugiamodis šviesolaidinis lazerinis diodas tinka daugiamodėms optinėms skaiduloms.

Vienmodžio pluošto lazerinių diodų charakteristikos yra šios:

Skaidulų tipo pritaikomumas: Vienmodžio pluošto lazerinis diodas yra specialiai sukurtas vienmodiams optiniams pluoštams, kurių lauko skersmuo ir šerdies skersmuo yra mažas, paprastai nuo 8 iki 10 mikronų, ir gali perduoti vienu optiniu režimu dideliu perdavimo pralaidumu ir dideliu perdavimo atstumu.

Perdavimo charakteristikos: vieno režimo šviesolaidinis lazerinis diodas gali išlaikyti optinių signalų režimo vientisumą ir sumažinti perdavimo nuostolius, todėl yra tinkamas ilgo{0}}atstumo, didelės spartos optinio pluošto ryšio sistemoms.

Taikymo scenarijai: Dėl puikaus vieno režimo skaidulinio ryšio lazerinio diodo perdavimo našumo jie plačiai naudojami optinių matavimų ir bandymų srityse, tokiose kaip didmiesčių tinklai ir magistraliniai tinklai, kuriems reikalingas didelis tikslumas ir didelis stabilumas.

Daugiamodio pluošto sujungto lazerinio diodo charakteristikos yra šios:

Pritaikymas pluošto tipui: Daugiamodis pluošto lazerinis diodas tinka daugiamodiams pluoštams, kurių šerdies skersmuo yra didesnis, paprastai nuo 50 iki 400 mikronų, ir gali perduoti kelis šviesos režimus.

Perdavimo charakteristikos: nors daugiamodio pluošto sujungto lazerinio diodo gamybos sąnaudos yra mažos ir jį lengva sujungti, jis tinkamas trumpo{0}}atstumo, mažos{1}} spartos skaidulinio ryšio sistemoms. Tačiau dėl kelių šviesos režimų perdavimo gali kilti problemų, pvz., režimo sklaida, todėl signalo kokybė pablogėja.

Taikymo scenarijai: daugiamodis šviesolaidinis lazerinis diodas labiau tinka trumpo -atstumo, mažos{1}} spartos šviesolaidinio ryšio sistemoms, pvz., vietiniams tinklams.

Apibendrinant galima teigti, kad pagrindinis skirtumas tarp vienmodio pluošto prijungto lazerinio diodo ir daugiamodio pluošto prijungto lazerinio diodo yra tas, kad jie palaiko skirtingų tipų optines skaidulas. Vieno režimo šviesolaidinis lazerinis diodas tinka ilgo-atstumo, didelės spartos skaidulinio ryšio sistemoms, o daugiamodis šviesolaidinis lazerinis diodas tinka trumpo-atstumo, mažos spartos skaidulinio ryšio sistemoms.

Skaidulinio lazerinio diodo bangos ilgio stabilizuota technologija yra technologija, užtikrinanti, kad lazerinio diodo skleidžiamos šviesos bangos ilgis išliks stabilus. Naudojant bangos ilgio fiksavimą, galima užtikrinti, kad lazerio išėjimo bangos ilgis nepasikeistų tam tikrame diapazone ir nebūtų paveiktas aplinkos veiksnių, tokių kaip temperatūros pokyčiai.

Skaidulinio lazerinio diodo bangos ilgio stabilizuota technologija daugiausia priklauso nuo Bragg grotelių (VBG) ir kitų susijusių technologijų. VBG sumažina jautrumą aplinkos temperatūrai ir vibracijai naudodama atspindinčią tūrio Bragg grotelę (R-VBG), taip užtikrindama didelės-galios puslaidininkinių lazerių bangos ilgio stabilumą ir linijos pločio suspaudimą. Ši technologija parenka grįžtamojo ryšio mechanizmą taip, kad kiekvieno lazerio matricos išorinėje ertmėje esančio įrenginio skleidžiama šviesos banga būtų selektyviai grąžinama į gretimą įrenginį, taip pasiekiamas lazerio matricos išorinės ertmės fazinis fiksavimas, labai pagerinant spindulio išėjimo kokybę ir stabilumą. Stabilizuotas bangos ilgis yra plačiai naudojamas, ypač tais atvejais, kai reikia didelio tikslumo ir stabilumo. Pavyzdžiui, lazerinio apdorojimo, medicinos programose ir ryšių sistemose bangos ilgio stabilizuotas lazerinis diodas gali užtikrinti patikimesnį ir pastovesnį veikimą, užtikrindamas stabilų sistemos veikimą ir aukštos{6}}kokybės išvestį. Be to, stabilizuoto bangos ilgio technologija taip pat naudojama optinio pluošto ryšio sistemose, siekiant užtikrinti signalo perdavimo stabilumą ir patikimumą.

TEC (termoelektrinis aušintuvas) pluoštu sujungtame lazeriniame diode daugiausia naudojamas lazerio temperatūrai valdyti, kad būtų užtikrintas stabilus lazerio veikimas. TEC palaiko pagrindinius parametrus, tokius kaip lazerio bangos ilgis, optinė galia ir efektyvumas iš anksto nustatytame diapazone, reguliuodamas temperatūrą, taip pagerindamas bendrą sistemos veikimą ir patikimumą.

Šviesolaidžio lazerinio diodo fotodiodas daugiausia naudojamas optiniams signalams priimti ir aptikti, taip pat grįžtamojo ryšio valdymo signalams teikti. Fotodiodas naudojamas optinių skaidulų perduodamiems optiniams signalams priimti ir paversti juos elektriniais signalais. Ši konversija pagrįsta fotoelektriniu efektu, tai yra, fotonų energija sužadina elektronų perėjimus, kad generuotų srovę, tokiu būdu realizuojant optinių signalų aptikimą. Per aptiktą optinį signalą fotodiodas gali suteikti grįžtamojo ryšio signalą, skirtą valdyti lazerinio diodo išėjimo galią ir stabilumą. Tai padeda užtikrinti lazerio išvesties kokybę ir efektyvumą. ‌

Pluošto lazerinio diodo termistorius daugiausia naudojamas temperatūros kontrolei ir apsaugai. ‌ Kaip temperatūros jutiklis, termistoriai gali stebėti lazerinių diodų temperatūrą, kad užtikrintų, jog jie veiktų normalioje darbinės temperatūros diapazone, ir įjungia apsaugos mechanizmus, kai temperatūra yra per aukšta, kad būtų išvengta įrangos sugadinimo‌

Raudonas nukreipimo spindulys skaiduliniame lazeriniame diode daugiausia naudojamas fokusavimo indikacijai, padedantis reguliuoti lazerio perdavimo kelią ir tiksliai nustatyti padėtį.

Pagrindiniai lazerinio diodo nuimamo pluošto pranašumai yra lengva priežiūra ir keitimas, didesnis įrangos lankstumas ir tarnavimo laikas. ‌

Pirma, nuimamas optinio pluošto dizainas palengvina priežiūrą ir keitimą. Kai optinis pluoštas yra pažeistas arba jį reikia atnaujinti, vartotojas gali lengvai išimti optinį pluoštą, kad jį pakeistų, nereikalaujant sudėtingo viso įrenginio taisymo, taip sutaupant laiko ir išlaidų. ‌

Antra, ši konstrukcija pagerina įrangos lankstumą. Kadangi optinį skaidulą galima atskirti, vartotojai gali pasirinkti skirtingus optinio pluošto tipus ar specifikacijas pagal skirtingus taikymo reikalavimus, nepirkdami viso įrenginio, o tai ypač naudinga tais atvejais, kai naudojimo scenarijai skiriasi. ‌

Galiausiai, nuimamas optinio pluošto dizainas taip pat padeda pailginti įrangos tarnavimo laiką. Reguliariai keičiant optinį skaidulą, visos sistemos veikimą galima išvengti dėl optinio pluošto senėjimo ar pažeidimo, taip pailginant įrangos tarnavimo laiką. ‌

Brandnew Technology, viena iš pirmaujančių diodinių lazerių gamintojų ir tiekėjų Kinijoje, turi profesionalią gamyklą, kuri gamina aukštos kokybės skaidulinį diodinį lazerį, skaidulinį diodą, skaidulinį lazerį, daugiamodį pluoštinį lazerį, vieno režimo skaidulinį lazerį ir parduoda už konkurencingą kainą. Sveiki atvykę į didmeninę prekybą mūsų produktais, pagamintais Kinijoje.
